כלים למהנדס ADT
קבצי השרטוט בדף זה הינם בפורמט ADT 2004-2005. אלו כוללים ברזים כדוריים מתוצרת שגיב המשורטטים כאובייקטים (בהתאם לדגם) בקישור לשני סוגי טבלאות – טבלת נתוני יצרן וכתב כמויות. טבלאות אלו הינן אובייקטים של ADT המקושרים לברזים הנמצאים בקובץ השרטוט. הטבלאות מתעדכנות בצורה אוטומטית בהתאם לכמות הברזים הנמצאים בקובץ. ניתן להשתמש בקבצים כבסיס לתכנון מערכות מיזוג אויר, מים, דלק וגז.
מומלץ לשנות את שם הקובץ לאחר הורדתו ולעדכן את כמות ומיקום הברזים ע"מ לקבל חישובי כמויות וכתבי כמויות בצורה אוטומטית. טבלאות אלו ניתנות לייצוא לפורמט EXCEL לצורך ההזמנה. כל ברז מסומן עם המק"ט המתאים בשרטוט.
דוגמא להדמיה צבעונית של המערכת בתלת-ממד עבור ארגז עם ברזים ומחלקים.

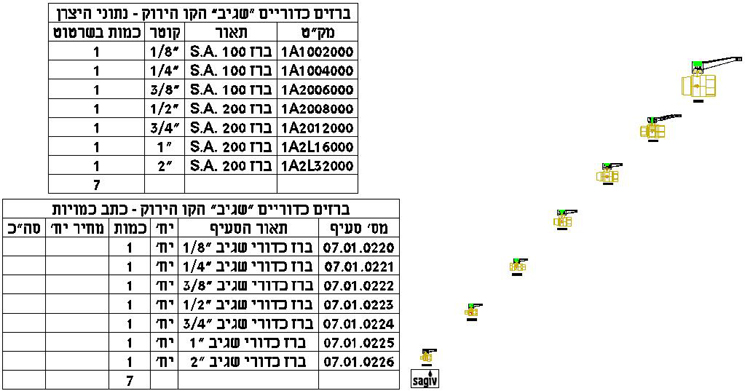

דוגמה למסך מקובץ "SagivGreenLine_SA.dwg" המכיל שבעה קטרי ברזים שונים:
- בטבלה "ברזים כדוריים שגיב הקו הירוק – נתוני היצרן" מפורטים פרטי הברזים המשורטטים וכמותם בשרטוט.
- בטבלה "ברזים כדוריים שגיב – כתב כמויות" כל ברז נרשם בצורה אוטומטית בסעיף המתאים.
- ניתן להזיז ברזים וטבלאות בשטח השרטוט בצורה חופשית.
הקבצים נדחסו בפורמט RAR. יש להשתמש בתוכנה מתאימה לפתיחתם.
להורדת התוכנה לחץ כאן.
קו כחול

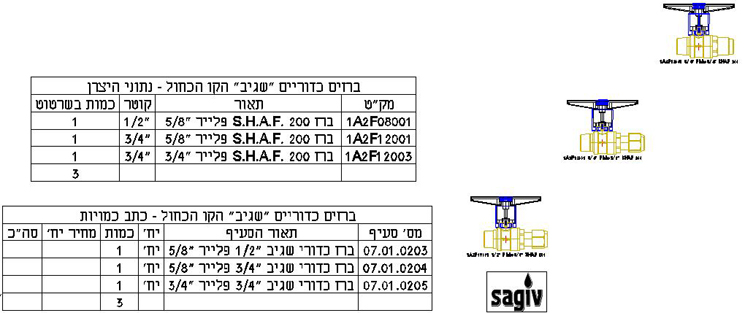

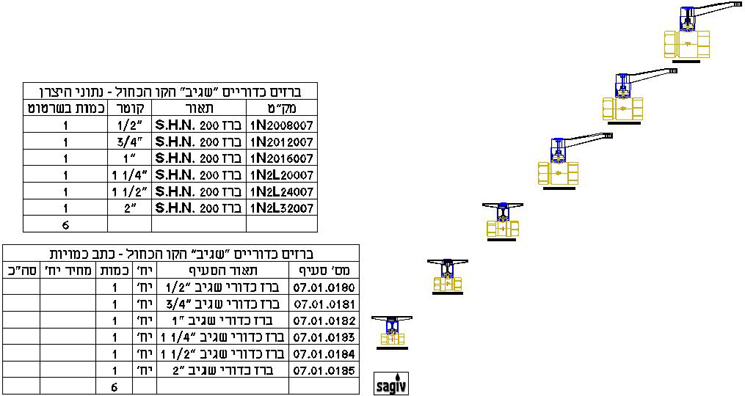

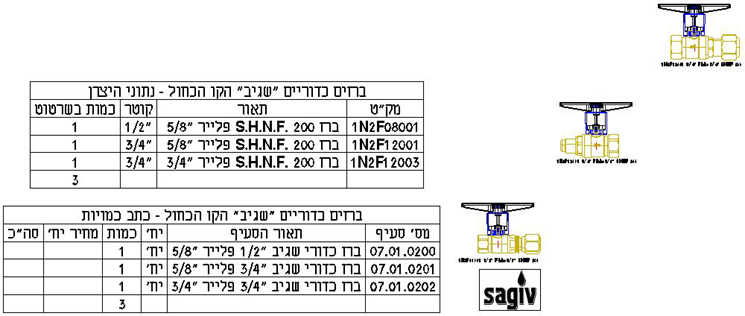

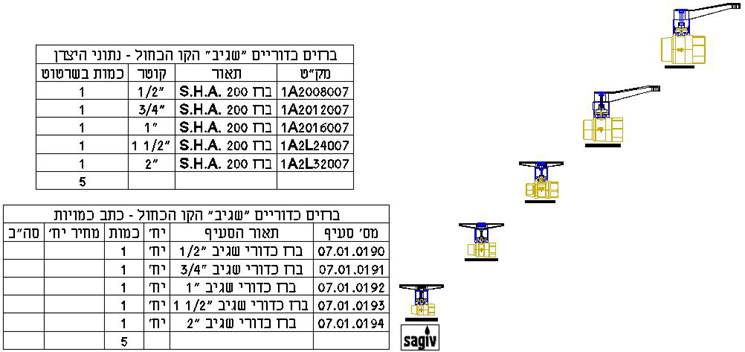

| שם הקובץ (הקלק להורדה) | תצוגת מסך (הקלק להגדלה) | דוגמת ברז מייצג |
| SagivBlueLine_SHA |  |
 |
| SagivBlueLine_SHAF |  |
 |
| SagivBlueLine_SHN |  |
 |
| SagivBlueLine_SHNF |  |
 |
קו ירוק

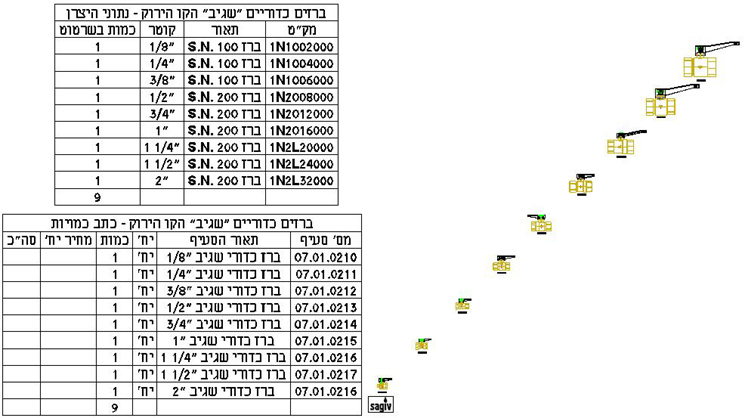

| שם הקובץ (הקלק להורדה) | תצוגת מסך (הקלק להגדלה) | דוגמת ברז מייצג |
| SagivGreenLine_SA |  |
 |
| SagivGreenLine_SN |  |
 |
